一、關於混凝土裂縫
裂縫是混凝土工程中最常見的一種缺陷，分為宏觀裂縫和微觀裂縫。一般肉眼可見裂縫寬度為0.03-0.05mm，因此，將肉眼可見裂縫稱為宏觀裂縫，不可見的裂縫寬度＜0.05mm的稱為微觀裂縫。
混凝土的微觀裂縫一般為混凝土固有。其原因為：混凝土是由水泥漿體水化硬化後的水泥石與砂、shiguliaozucheng，tamendewulilixuexingnengbuyizhi，shiyizhongfeijunzhidezuhewu。shuinijiangtiyinghuahoudegansuozhijiaoda，erhunningtuzhongdeguliaozexianzhileshuinijiangtideziyoushousuo，zhezhongyueshudengzuoyongshihunningtuneibucongyinghuakaishijiuyouguliaoyushuinishidezhanjiemianshangchanshengleweiliefeng。yejiushishuo，jishimeiyouwaihezaizuoyong（不管是其外荷載的種類是自重、荷載、體積變化而引起的內應力等）或者即使混凝土發生體積變化是沒有受到外部的約束，混凝土內部已經有了微裂縫。這種微裂縫在不大的外力或變形作用下是穩定的。
混凝土是一種抗壓能力遠大於抗拉能力的建築材料（抗拉強度為抗壓強度的1/8-1/10），dangyinhezaizuoyongshihunningtuneibuchanshengjiaodadelayingli，huozheyinhunningtutijibianhuashishoudaoyueshu，hunningtuneibuchanshengjiaodadelayingli，huozhezaoqijijushishuiyinqitijibianhuashi，ruocishidekanglanenglibunengdikangsuochanshengdelayingli，hunningtujikailieyixiaochuyingli。kailieshouxianshicongyouweiliefengdezhanjiemiankaishi，dangwailihuobianxingzuoyongjiaodashi，zhexiezhanjiemianshangdeweiliefengjiuhuifazhan，bingkuozhanchuanguoyinghuadeshuinishi，zhujianfazhanweikejiandehongguanliefeng。
見下圖-1：混凝土中的早期塑性收縮裂縫。
二、混凝土的泌水與沉降
hunningtubanhewujiaozhuhoudaokaishiningjieqian，gutikelixiachen，shuishangsheng，bingzaibiaomianxichushuidexianxiang，chengweimishui。mishuihouyinshuifendeliushihuizaochenghunningtufashengchenjiangshousuo，ruochenjiangshousuobucaiqucuoshiyuyixiaochu，jianghuichanshengchenjiangshousuoliefeng。mishuitongchangshiyouxinbanheshuisuoyinqide，shaoxumishuiduiyouzhidehunningtulaishuoshizhengchangde。tadaozhizaizhenggebiaomianshangchuxianshaoliangdejunhengdeshenchuwu，duihunningtuneibulaishuo，shuifenshaoliangdeshenchu，huijiangdineibuhunningtudeshuihuibi，shihunningtuqiangdudeyitigao。lingyifangmian，mishuihouhunningtushangcengbianchengfuhanshuideshuinijiang，zheyiquyuyouguogaodeW/C。daozhihunningtubiaomianqiangdubugou，duokong，quefanaijiuxing。yinci，zaihunningtumishuijieshuhoujinxingdeercimomian，jianghuipohuaizheyifushuiceng，shihunningtubiaomianzaiyiciquyushuihuibiyizhi，congerjiangdishangshuzhiliangyinhuandekeneng。
同時泌水後聚積在混凝土表麵的泌水層，對混凝土的養護起到良好的作用，這就象一層“水被子”蓋在混凝土的表麵，使因失水造成的塑性收縮裂縫極大的降低，但是，當外界溫度、濕shi度du及ji風feng速su條tiao件jian較jiao惡e劣lie，滲shen出chu水shui蒸zheng發fa的de速su度du比bi泌mi水shui速su度du快kuai時shi，很hen容rong易yi出chu現xian塑su性xing收shou縮suo裂lie縫feng。這zhe時shi，在zai滲shen出chu水shui量liang不bu能neng形xing成cheng良liang好hao的de養yang護hu環huan境jing時shi，就jiu必bi須xu人ren為wei地di創chuang造zao這zhe個ge良liang好hao的de環huan境jing，則ze補bu充chong水shui分fen，形xing成cheng較jiao高gao的de濕shi度du就jiu必bi須xu進jin行xing。
biaomiansuxingshousuoliefengzaihunningtuweiwanquanzhongningqianjiuyijingfasheng，yinci，buchongshuifenjinxingshiyanghudeshijianbixutiqian，danghunningtubiaomianmishuihouchuxiandeshuierguangzexiaoshishi，（一般在混凝土澆築後一至三小時）即應立即開始采取包括二次振搗抹麵及灑水養護等技術措施，應注意覆蓋物必須予以濕潤或覆蓋後立即澆水使覆蓋物完全濕潤。
預拌混凝土使用高效減水劑，每方混凝土中用水量較不摻用減水劑的現場拌製要少,且膠結料較多,泌mi水shui量liang較jiao常chang規gui澆jiao築zhu方fang法fa少shao，這zhe兩liang個ge原yuan因yin都dou會hui加jia速su早zao期qi塑su性xing裂lie縫feng的de形xing成cheng，需xu特te別bie注zhu意yi。采cai用yong泵beng送song混hun凝ning土tu時shi，施shi工gong速su度du較jiao快kuai，一yi次ci性xing澆jiao築zhu到dao模mo板ban內nei的de含han量liang大da，因yin此ci，應ying安an排pai足zu夠gou的de人ren員yuan對dui處chu於yu危wei險xian的de混hun凝ning土tu及ji時shi采cai取qu技ji術shu措cuo施shi。
塑性收縮裂縫常出現在：樓板、地麵、大梁的側麵
塑性沉降裂縫常出現在：板梁結合部，板牆結合部、梁牆結合部，表麵布有鋼筋的基礎部分，對較厚的底板，較深的梁和剪力牆位置，易出現沉降裂縫。
三、關於早期混凝土裂縫的分類及成因
zaoqihunningtuliefengyibanchuxianzaihunningtuchuningqianhunningturengzaisuxingzhuangtaishichuxiandeliefeng，gongdiyibanyinhunningtujiaozhuhoushigongrenyuanjilikai，zaidiertianzaoshangkaishijiaoshuishihuifaxian。zaitianqiyanreganzaojijie,有時在梁板上麵,澆築在模板內的混凝土一、二個小時後即會出現甚至在未進行二次抹麵收光前裂縫即清晰可見。一般稱為塑性裂縫，分為：塑性收縮縫、塑性沉降縫。這種裂縫的開裂機製簡明，可通過相應措施予以避免或消除。
塑su性xing收shou縮suo裂lie縫feng和he塑su性xing沉chen降jiang裂lie縫feng均jun發fa生sheng在zai混hun凝ning土tu尚shang處chu於yu塑su性xing階jie段duan，其qi產chan生sheng的de主zhu要yao原yuan因yin為wei水shui分fen蒸zheng發fa。混hun凝ning土tu澆jiao築zhu後hou最zui初chu幾ji個ge小xiao時shi，混hun凝ning土tu尚shang處chu於yu塑su性xing階jie段duan，在zai幹gan燥zao或huo炎yan熱re氣qi候hou條tiao件jian下xia，當dang蒸zheng發fa速su率lv超chao過guo了le泌mi水shui達da到dao表biao麵mian速su率lv時shi，混hun凝ning土tu表biao麵mian失shi去qu水shui分fen，原yuan來lai水shui分fen所suo占zhan體ti積ji隨sui著zhe蒸zheng發fa而er失shi去qu，造zao成cheng混hun凝ning土tu體ti積ji收shou縮suo，在zai混hun凝ning土tu受shou鋼gang筋jin等deng約yue束shu的de情qing況kuang下xia，抵di抗kang不bu了le收shou縮suo所suo造zao成cheng的de拉la應ying力li，導dao致zhi混hun凝ning土tu從cong表biao麵mian開kai始shi出chu現xian裂lie縫feng，若ruo蒸zheng發fa持chi續xu進jin行xing，而er無wu水shui分fen補bu充chong時shi（未進行有效養護時），裂lie縫feng會hui隨sui著zhe失shi水shui逐zhu步bu向xiang混hun凝ning土tu內nei部bu延yan伸shen，直zhi到dao整zheng個ge截jie麵mian貫guan穿chuan。混hun凝ning土tu處chu於yu可ke塑su狀zhuang態tai時shi，水shui分fen從cong混hun凝ning土tu表biao麵mian迅xun速su蒸zheng發fa，同tong時shi，由you於yu混hun凝ning土tu產chan生sheng泌mi水shui，水shui分fen也ye從cong混hun凝ning土tu的de內nei部bu向xiang表biao麵mian泌mi出chu。混hun凝ning土tu表biao麵mian水shui分fen蒸zheng發fa與yu泌mi水shui水shui分fen上shang升sheng，在zai混hun凝ning土tu表biao麵mian發fa生sheng幹gan燥zao收shou縮suo（因失水而使體積收縮），體積縮小，從而使表麵產生開裂，細小裂縫密布於混凝土表麵。（圖-2）

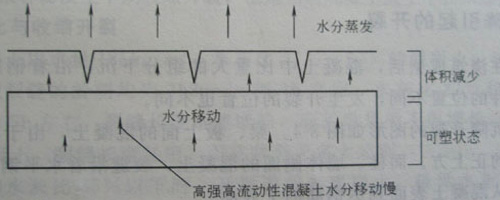

圖-2 塑性收縮開裂的發生
塑性收縮縫與塑性沉降縫一般出現在混凝土（或漿體）處於塑性狀態期間，其持續的時間較短，大約1~2小時，開始於混凝土表麵光澤消時（泌水收水結束）。裂縫走向不規則，長度從幾厘米到幾米不等，中間較寬，兩端較細，深度可能局限於表麵較淺區域，但當外界氣溫高、fengsuda，qihouganzaoqingkuangxiachuxianjiaoduo，ruobucaiquxiangyingcuoshi，renyouliefengfazhan，zeyoukenengguanchuan。danjingshiyan，jishiguanchuan，duihunningtujiegouwuchengzaiyewuyingxiang。
塑性收縮縫多發生於地板、樓板等的裸露麵上，板麵越薄越容易出現，當氣溫較高特別是又較為幹燥且強風吹時，混凝土表麵極易蒸發脫水（下邊的泌水來不及上浮補充）。於是會使混凝土由表麵向內部形成濕度梯度（內外濕度不一致，呈階梯狀分布）。過(guo)高(gao)的(de)濕(shi)度(du)梯(ti)度(du)造(zao)成(cheng)混(hun)凝(ning)土(tu)表(biao)麵(mian)劇(ju)烈(lie)收(shou)縮(suo)，此(ci)時(shi)，混(hun)凝(ning)土(tu)基(ji)本(ben)上(shang)無(wu)抗(kang)拉(la)能(neng)力(li)，導(dao)致(zhi)混(hun)凝(ning)土(tu)表(biao)麵(mian)首(shou)先(xian)開(kai)裂(lie)，形(xing)成(cheng)塑(su)性(xing)裂(lie)縫(feng)。在(zai)未(wei)進(jin)行(xing)有(you)效(xiao)的(de)養(yang)護(hu)情(qing)況(kuang)下(xia)，塑(su)性(xing)裂(lie)縫(feng)會(hui)隨(sui)著(zhe)失(shi)水(shui)逐(zhu)步(bu)向(xiang)混(hun)凝(ning)土(tu)內(nei)部(bu)延(yan)伸(shen)，直(zhi)到(dao)整(zheng)個(ge)截(jie)麵(mian)貫(guan)穿(chuan)。
混hun凝ning土tu凝ning結jie硬ying化hua過guo程cheng中zhong，由you於yu自zi重zhong原yuan因yin會hui導dao致zhi比bi重zhong大da的de組zu分fen下xia沉chen，比bi重zhong較jiao小xiao的de水shui分fen上shang升sheng，即ji產chan生sheng泌mi水shui。泌mi水shui的de結jie果guo會hui使shi混hun凝ning土tu結jie構gou更geng加jia致zhi密mi，同tong時shi會hui降jiang低di混hun凝ning土tu在zai高gao度du方fang向xiang的de尺chi寸cun（沉縮）。zailiangyubandebianjiechu，liangyuzhudejiaojiechu，banyuqiangjiaojiechudengbuwei，yinqizaigaodufangxiangdechicunbutong，gezifashengdechensuoliangbutong，jiuhuidaozhigaodudadebuweichensuoda，houduxiaodebuweichensuoxiao，zaijiaojiechuhuifashengliefeng。jiantu-3。
圖-3 沉降裂縫剖麵圖
a)梁板結構 b) 基礎底板
混凝土在澆築成型後，混凝土中比重大的成分下沉，當受到鋼筋、拉杆、預埋件等約束，遂發生沉降裂縫，梁板上麵的混凝土，由於沉降開裂，裂縫沿著鋼筋的正上方，而柱、牆側麵的混凝土，裂縫沿著水平鋼筋的方向裂縫是從混凝土表麵到達鋼筋的上表麵。見圖-4。
a)沿著鋼筋上表麵發生裂縫 b) 沿著側麵鋼筋而發生裂縫
shuifenzhengfasulvshiyigebiaozhengdanweishijiandanweimianjishaguoneisuozhengfashuifendeshuliang，qiwuliyiyihenmingque，jiushishuozaidanweishijiandanweimianjinei，ruoshuifenzhengfadeshuliangchaoguomougezhi，zhengfasulvchaoguolemishuidaodabiaomiandesulvshi，hunningtujiyoukenenghuichuxianbiaomianliefeng。1.0kg/m3/h是蒸發速率臨界值（ACI305R-96）shizhizaishuizhengfasulvchaoguocizhishi，hunningtuchanshengbiaomianliefeng，weifangzhichuxiansuxingliefeng，jiuxuyaocaiquqitacuoshizaihunningtubiaomianbuchongshuifen，jiangdizhengfasulv。duishangpinhunningtulaishuo，yinqichanyougaoxiaojianshuijiheqitachanheliao，mishuizongliangjiaochangguihunningtuyaoshao，cilinjiezhixuyaojiangdi，fangkebaozhengbuchanshengbiaomianliefeng。yibanlaishuo，0.6kg/m3/h可作為商品混凝土的蒸發速率臨界值。
塑性混凝土水分蒸發量計算見圖表1
施工單位應根據地區氣象部門的觀測數據，（施工單位應自備簡易溫濕度測定儀），在混凝土施工當天的外界最高溫度，最低相對濕度，最大風速，從附表中查出水分蒸發量，如果超過0.6kg/m3/h時shi，可ke以yi推tui定ding混hun凝ning土tu產chan生sheng塑su性xing開kai裂lie的de可ke能neng性xing很hen大da，必bi須xu采cai取qu措cuo施shi進jin行xing預yu防fang。應ying注zhu意yi，當dang水shui分fen蒸zheng發fa量liang超chao過guo上shang述shu值zhi時shi，隻zhi要yao混hun凝ning土tu澆jiao築zhu到dao模mo板ban內nei，不bu管guan在zai什shen麼me時shi間jian，都dou有you可ke能neng出chu現xian開kai裂lie，應ying防fang止zhi有you人ren認ren為wei的de“開裂應在混凝土硬化後才出現”的觀點，隨時根據天氣情況采取技術措施。對表中溫度、濕度的數值，宜按當時具體情況予以實際測量，風速可采用附表的《風力等級與風速對照表》進行判斷，同時，應注意具體施工位置是否在山上、風口或高層，這些位置的風速與地麵風速有較大差距，而預報風速一般是指地麵風速。應以判斷出的現象進行查表確定風速。
蒸zheng發fa後hou的de水shui汽qi在zai沒mei有you風feng的de情qing況kuang下xia，會hui在zai混hun凝ning土tu表biao麵mian形xing成cheng濕shi度du較jiao大da的de保bao護hu層ceng，一yi定ding程cheng度du地di降jiang低di開kai裂lie，但dan在zai有you風feng的de情qing況kuang下xia，此ci保bao護hu層ceng被bei迅xun速su吹chui走zou，使shi混hun凝ning土tu表biao麵mian直zhi接jie裸luo露lu在zai高gao溫wen和he幹gan燥zao空kong氣qi中zhong，導dao致zhi失shi水shui加jia劇ju。水shui的de蒸zheng發fa量liang與yu大da氣qi溫wen度du成cheng正zheng比bi，與yu相xiang對dui濕shi度du成cheng反fan比bi，並bing受shou當dang時shi的de風feng速su和he氣qi壓ya日ri照zhao情qing況kuang等deng因yin素su影ying響xiang，在zai酷ku暑shu期qi所suo澆jiao築zhu混hun凝ning土tu構gou件jian表biao麵mian的de水shui分fen蒸zheng發fa量liang，比bi常chang溫wen要yao增zeng加jia多duo倍bei，如ru以yi水shui的de飽bao和he蒸zheng汽qi壓ya力li為wei例li，在zai10℃時為9.21、20℃為17.53、40℃時為55.32（mm汞柱），即溫度每升高10℃時水的飽和蒸汽壓力增加近一倍。再從與蒸發量相關的粘度值來看，10℃時為13.10，20℃時為10.21，30℃時為8.00，40℃時為6.54（mη），即溫度每升高10℃，水的粘度值降低20-30%。這(zhe)兩(liang)類(lei)數(shu)值(zhi)都(dou)表(biao)示(shi)，氣(qi)溫(wen)越(yue)高(gao)，越(yue)促(cu)進(jin)水(shui)分(fen)從(cong)混(hun)凝(ning)土(tu)表(biao)麵(mian)蒸(zheng)發(fa)，所(suo)以(yi)在(zai)高(gao)溫(wen)季(ji)節(jie)更(geng)應(ying)注(zhu)意(yi)水(shui)蒸(zheng)發(fa)造(zao)成(cheng)的(de)塑(su)性(xing)裂(lie)縫(feng)。比(bi)較(jiao)而(er)言(yan)，相(xiang)對(dui)濕(shi)度(du)在(zai)混(hun)凝(ning)土(tu)塑(su)性(xing)收(shou)縮(suo)的(de)影(ying)響(xiang)更(geng)大(da)，有(you)資(zi)料(liao)顯(xian)示(shi)，氣(qi)溫(wen)和(he)混(hun)凝(ning)土(tu)溫(wen)度(du)為(wei)32℃，相對濕度為10%，風速為11m/s(約為六級風)時，水分蒸發速率是氣溫和混凝土表麵溫度為21℃，相對濕度為70%時的50倍，極易產生塑性裂縫。
如果混凝土溫度比氣溫高（因陽光暴曬或其它原因，比如攪拌車到現場後，混凝土長時間不能澆灌入模，水化已經開始），即使氣溫涼爽且相對濕度為100%的飽和條件下，水分從混凝土表麵蒸發的速率也相當可觀，因此，在涼爽、潮濕的氣候下混凝土也可能出現塑性裂縫。
由you於yu模mo板ban支zhi撐cheng安an放fang不bu當dang，特te別bie是shi在zai地di基ji上shang支zhi撐cheng模mo板ban，很hen容rong易yi引yin起qi支zhi柱zhu下xia沉chen，使shi模mo板ban鼓gu脹zhang，不bu僅jin使shi混hun凝ning土tu結jie構gou精jing度du不bu良liang，也ye成cheng為wei混hun凝ning土tu開kai裂lie的de原yuan因yin。見jian圖tu-5
圖-5 由於模板安放不當造成的開裂
a)模板支撐下沉引起的開裂 b）模板支撐底部承載力差引起的下沉
由(you)於(yu)模(mo)板(ban)支(zhi)撐(cheng)底(di)部(bu)承(cheng)載(zai)能(neng)力(li)差(cha)，引(yin)起(qi)支(zhi)撐(cheng)下(xia)沉(chen)，造(zao)成(cheng)梁(liang)板(ban)交(jiao)界(jie)處(chu)上(shang)表(biao)麵(mian)開(kai)裂(lie)，這(zhe)種(zhong)裂(lie)縫(feng)一(yi)般(ban)是(shi)在(zai)模(mo)板(ban)硬(ying)化(hua)初(chu)期(qi)時(shi)就(jiu)發(fa)生(sheng)，因(yin)此(ci)，在(zai)支(zhi)模(mo)時(shi)，必(bi)須(xu)注(zhu)意(yi)支(zhi)柱(zhu)下(xia)麵(mian)的(de)地(di)層(ceng)是(shi)否(fou)堅(jian)固(gu)，有(you)足(zu)夠(gou)的(de)承(cheng)載(zai)力(li)。由(you)於(yu)模(mo)板(ban)支(zhi)撐(cheng)係(xi)統(tong)鬆(song)弛(chi)，混(hun)凝(ning)土(tu)引(yin)起(qi)模(mo)板(ban)脹(zhang)鼓(gu)，從(cong)而(er)引(yin)起(qi)混(hun)凝(ning)土(tu)開(kai)裂(lie)。
圖-6 模板側向變化引起的開裂 圖-7 混凝土淺表麵的龜裂
如果混凝土坍落度較大，振搗時過振，在混凝土表麵會有一個富漿層，若在抹麵時不進行處理，則會出現淺表龜裂。見圖-7
四、控製裂縫需采取的技術措施
1、當dang外wai界jie溫wen度du高gao且qie風feng力li很hen大da時shi，混hun凝ning土tu在zai澆jiao築zhu過guo程cheng中zhong或huo者zhe剛gang澆jiao築zhu完wan以yi後hou，水shui分fen從cong混hun凝ning土tu表biao麵mian而er迅xun速su蒸zheng發fa，在zai風feng力li的de作zuo用yong下xia，水shui分fen被bei風feng從cong混hun凝ning土tu表biao麵mian吹chui走zou，如ru果guo進jin一yi步bu發fa展zhan，混hun凝ning土tu會hui變bian成cheng表biao麵mian幹gan燥zao狀zhuang態tai，產chan生sheng開kai裂lie，因yin此ci，希xi望wang盡jin可ke能neng避bi免mian在zai夏xia季ji日ri光guang直zhi射she的de白bai天tian澆jiao築zhu混hun凝ning土tu（在zai夏xia季ji高gao溫wen，陽yang光guang直zhi射she的de情qing況kuang下xia，混hun凝ning土tu有you時shi還hai會hui在zai表biao麵mian形xing成cheng一yi層ceng硬ying皮pi，此ci時shi，在zai表biao層ceng下xia的de混hun凝ning土tu內nei部bu仍reng然ran是shi塑su性xing，因yin作zuo業ye上shang人ren，混hun凝ning土tu導dao致zhi混hun凝ning土tu表biao麵mian留liu下xia不bu可ke消xiao除chu的de腳jiao印yin等deng，腳jiao印yin的de周zhou圍wei會hui因yin沉chen陷xian導dao致zhi開kai裂lie）。zaibukenengzhongduanjiaozhudeqingkuangxia，zaijiaozhuyicengyishangdehunningtushi，liyongwaibujiaoshoujiapushangzhanbu，jikeyifangfenghefangzhiyiduanshijianrishai。zailoubankezaizhuangxiudeshangbiaomian，jiaozhuwanhunningtuhou，pushangbaoshidetugongbumadai、草簾、柵網等，盡量防止水分蒸發。圖-8養護。
圖-8 施工時采用篷布擋風 圖-9 施工後采用外掛麻袋
2、沉chen降jiang裂lie縫feng一yi般ban沿yan著zhe水shui平ping鋼gang筋jin上shang表biao麵mian發fa生sheng，如ru沿yan著zhe板ban和he梁liang的de上shang部bu分fen水shui平ping鋼gang筋jin的de上shang表biao麵mian，或huo者zhe沿yan著zhe梁liang板ban交jiao界jie處chu產chan生sheng。沿yan著zhe水shui平ping鋼gang筋jin的de開kai裂lie，裂lie縫feng深shen度du多duo達da到dao鋼gang筋jin表biao麵mian，會hui使shi粘zhan結jie力li降jiang低di，日ri後hou，還hai會hui發fa生sheng鏽xiu蝕shi，這zhe種zhong沉chen降jiang裂lie縫feng發fa生sheng於yu泌mi水shui過guo程cheng中zhong，在zai夏xia季ji是shi澆jiao築zhu成cheng型xing後hou0.5-1.5h，春秋季為1-2h，冬季為3-6h，根據不同的施工時期和當時環境中溫度、濕度、風(feng)速(su)等(deng)條(tiao)件(jian)，仔(zai)細(xi)觀(guan)察(cha)混(hun)凝(ning)土(tu)表(biao)麵(mian)，如(ru)出(chu)現(xian)裂(lie)縫(feng)時(shi)及(ji)時(shi)進(jin)行(xing)二(er)次(ci)振(zhen)搗(dao)處(chu)理(li)。如(ru)果(guo)二(er)次(ci)振(zhen)搗(dao)時(shi)間(jian)過(guo)早(zao)，振(zhen)實(shi)後(hou)還(hai)繼(ji)續(xu)下(xia)沉(chen)，裂(lie)縫(feng)仍(reng)會(hui)出(chu)現(xian)，沒(mei)起(qi)到(dao)相(xiang)應(ying)作(zuo)用(yong)。如(ru)果(guo)二(er)次(ci)振(zhen)搗(dao)太(tai)遲(chi)，由(you)於(yu)混(hun)凝(ning)土(tu)硬(ying)化(hua)，振(zhen)搗(dao)困(kun)難(nan)，也(ye)起(qi)不(bu)到(dao)消(xiao)除(chu)沉(chen)降(jiang)裂(lie)縫(feng)的(de)作(zuo)用(yong)。
二(er)次(ci)振(zhen)搗(dao)的(de)時(shi)間(jian)應(ying)根(gen)據(ju)泌(mi)水(shui)量(liang)減(jian)少(shao)情(qing)況(kuang)來(lai)判(pan)定(ding)，當(dang)混(hun)凝(ning)土(tu)表(biao)麵(mian)所(suo)泌(mi)水(shui)分(fen)基(ji)本(ben)結(jie)束(shu)，表(biao)麵(mian)水(shui)光(guang)亮(liang)基(ji)本(ben)消(xiao)除(chu)時(shi)，即(ji)可(ke)安(an)排(pai)二(er)次(ci)振(zhen)搗(dao)，此(ci)時(shi)用(yong)手(shou)按(an)混(hun)凝(ning)土(tu)表(biao)麵(mian)，應(ying)有(you)痕(hen)跡(ji)。
3、 控製上荷載時間
《混凝土結構工程施工質量驗收規範》（GB50204-2002）的7.4.1條規定，“混凝土強度達到1.2Mpa之前，不可在其上踩踏和安裝模板、支架”預拌混凝土都采用了緩凝技術，一般初凝時間控製在6-8h，大體積混凝土在10-12h，有特殊要求的甚至可能達到16h以上，混凝土的初凝與終凝之間的間隔時間較短，約在1-2h左右，終凝後的混凝土強度開始增長，達到1.2Mpa需要一定的時間，這個時間因混凝土強度等級和環境條件（主要是氣溫）的差異而有所不同，為穩妥起見，日平均氣溫在25℃以上時在12-16h，低於25℃時，一般應按澆築後24h後方可上人。
在終凝後上人作業（澆築完畢剛踩不出腳印），或(huo)往(wang)工(gong)作(zuo)麵(mian)上(shang)吊(diao)運(yun)材(cai)料(liao)，人(ren)員(yuan)和(he)材(cai)料(liao)的(de)重(zhong)量(liang)通(tong)過(guo)本(ben)身(shen)還(hai)需(xu)要(yao)模(mo)板(ban)支(zhi)撐(cheng)的(de)混(hun)凝(ning)土(tu)傳(chuan)到(dao)模(mo)板(ban)上(shang)，不(bu)但(dan)攪(jiao)動(dong)了(le)澆(jiao)築(zhu)的(de)混(hun)凝(ning)土(tu)，而(er)模(mo)板(ban)和(he)模(mo)板(ban)支(zhi)撐(cheng)特(te)別(bie)是(shi)板(ban)的(de)模(mo)板(ban)支(zhi)撐(cheng)在(zai)集(ji)中(zhong)的(de)、不均勻的、過guo大da的de施shi工gong荷he載zai作zuo用yong下xia，混hun凝ning土tu會hui因yin剛gang度du不bu足zu而er發fa生sheng撓nao曲qu，特te別bie是shi吊diao運yun材cai料liao時shi產chan生sheng集ji中zhong的de衝chong擊ji荷he載zai，更geng會hui使shi剛gang度du不bu足zu的de模mo板ban產chan生sheng振zhen動dong，即ji使shi輕qing微wei的de振zhen動dong也ye會hui對dui初chu凝ning前qian後hou的de混hun凝ning土tu產chan生sheng嚴yan重zhong的de影ying響xiang，引yin起qi肉rou眼yan可ke見jian的de裂lie縫feng，也ye必bi然ran會hui引yin起qi肉rou眼yan不bu可ke見jian的de細xi小xiao裂lie縫feng，使shi結jie構gou受shou到dao損sun傷shang。
同時，施工驗收規範（GB50204-2002）在4.2.1條規定：“安裝現澆結構的上層模板及其支架時，下層樓板應具有承受上層荷載的承載能力或加設支架，上、下層支架的立柱應對準，並鋪設墊板。第4.3.5條規定“模板拆除時，不應對樓層形成衝擊荷載，拆除時模板和支架宜分散堆放並及時清運。”如果不按上述條文操作，會導致如圖-10suoshiliefeng，zhezhongliefengjuyoubandiliefengjiaokuan，youyidianxiangwaifasan，guantongshibanmianliefengjiaoxixiaohuoweiguantongdanzaibanmianshangjiaoshuishi，bandifaxianshihenhuoshuididetezheng，zhezhongyinbudangdeshigonghezaiyinqideliefengzaijiegoujinrushiyongjieduanshi，kenenghuijinyibufazhan，qingzezaochengmingxiandegongnengquexian，yanzhongshihuijiangdijiegoudechengzainenglieryingxiangjiegoudeshiyonganquanhenaijiuxing，xuyanjiafangfan。
圖-10 施工荷載引起的樓板底裂縫
4、 梁板結構澆築時的二次振搗和保濕養護：
梁(liang)板(ban)結(jie)構(gou)表(biao)麵(mian)積(ji)大(da)，水(shui)分(fen)容(rong)易(yi)蒸(zheng)發(fa)，水(shui)化(hua)容(rong)易(yi)散(san)失(shi)，溫(wen)升(sheng)不(bu)高(gao)，因(yin)此(ci)，水(shui)分(fen)散(san)失(shi)和(he)二(er)次(ci)振(zhen)搗(dao)壓(ya)實(shi)抹(mo)平(ping)不(bu)足(zu)是(shi)導(dao)致(zhi)梁(liang)板(ban)結(jie)構(gou)早(zao)期(qi)裂(lie)縫(feng)的(de)重(zhong)要(yao)因(yin)素(su)，隨(sui)著(zhe)混(hun)凝(ning)土(tu)齡(ling)期(qi)的(de)增(zeng)長(chang)和(he)環(huan)境(jing)的(de)變(bian)化(hua)，會(hui)加(jia)劇(ju)早(zao)期(qi)裂(lie)縫(feng)的(de)擴(kuo)展(zhan)，有(you)可(ke)能(neng)成(cheng)為(wei)有(you)害(hai)的(de)貫(guan)穿(chuan)裂(lie)縫(feng)。下(xia)圖(tu)-11、圖-12所示試驗充分說明，水分蒸發對裂縫發生和擴展的影響，也說明了保濕養護，二次振搗和壓抹對裂縫控製的有效作用。

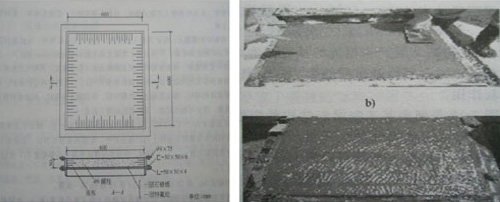

圖-11 用平板測試法進行混凝土抗裂性能試驗
圖-12 不同保濕條件下混凝土試件的裂縫情況
左圖：同一環境中不同保濕條件下的試件； 右圖：未覆蓋的試件裂縫開展情況（實測描繪）
試驗用混凝土按初凝8h配製，初始坍落度/擴展度=245/650mm，無離折、泌水、板結情況，和易性良好、成型後用塑料膜嚴密覆蓋的試件，入模4h還具有塑性且未見任何肉眼可見裂縫。暴露試件入模1.5h開始出現塑性收縮裂縫，在混凝土入模2h時，對該試件左半邊進行拍實，壓抹使裂縫閉合，右半邊未壓抹的部分裂縫繼續發展增多，變長、變寬（≈1.5mm），壓抹過的半邊上隨後又出現了細裂縫。中間的溫度濕度計顯示：從混凝土入模起4h試驗期間，溫度32-39℃，濕度40-60%，一周後檢查，二次壓抹的半塊板上最大裂縫寬度0.3 mm，總長220 mm，未二次抹壓的半邊最大寬度1.5 mm，總長1850 mm，塑料薄膜覆蓋的板無裂縫出現。
5、加強抹麵工作：
抹mo麵mian可ke以yi有you效xiao的de降jiang低di混hun凝ning土tu表biao麵mian的de裂lie縫feng，在zai混hun凝ning土tu表biao麵mian泌mi水shui結jie束shu，混hun凝ning土tu即ji將jiang開kai始shi初chu凝ning時shi，對dui混hun凝ning土tu表biao麵mian及ji時shi進jin行xing搓cuo毛mao和he抹mo壓ya，可ke有you效xiao防fang止zhi濕shi度du梯ti度du的de形xing成cheng，彌mi合he已yi形xing成cheng的de裂lie縫feng，降jiang低di終zhong凝ning後hou的de混hun凝ning土tu表biao麵mian裂lie縫feng。終zhong抹mo的de時shi機ji：開始初凝前，混凝土泌水結束，指按有淺痕。抹麵後注意表麵有無小裂縫，在終凝前再適時進行有選擇地搓抹。

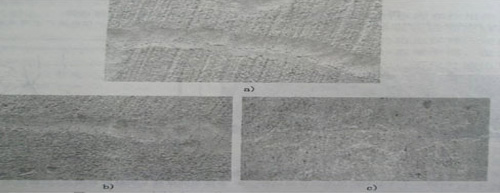

a) 二次抹麵（振搗）無效的裂縫； b)、c) 二次抹麵（振搗）消除和減小了的裂縫
yubanhunningtuzaijiaoguanrumohou，kezhongmodeshijijiaoduan，wangwangshidamianjidehunningtubiaomianxumomian。zhejiuxuanpaizugouderenyuanduihunningtujinxingjishimomian，fangzhiyinmoyabujishizaochengjubuwufajishimomian，shihunningtubiaomianxingchengjiaoduoliefeng。
如圖-13示shi，某mou工gong地di梁liang板ban結jie構gou的de裂lie縫feng情qing況kuang，當dang時shi天tian幹gan風feng大da，澆jiao築zhu後hou未wei及ji時shi覆fu蓋gai，混hun凝ning土tu表biao麵mian迅xun速su失shi水shui開kai裂lie，當dang時shi混hun凝ning土tu並bing未wei初chu凝ning，但dan用yong壓ya抹mo的de方fang法fa已yi無wu法fa使shi裂lie縫feng閉bi合he，操cao作zuo人ren員yuan采cai用yong木mu榔lang頭tou敲qiao砸za的de方fang法fa企qi圖tu使shi裂lie縫feng閉bi合he，出chu現xian了le圖tu示shi三san種zhong情qing況kuang。由you此ci可ke以yi看kan出chu，早zao期qi塑su性xing裂lie縫feng在zai發fa現xian及ji時shi、處理得當的情況下，是可以避免的。
6、養護：養護是混凝土強度正常增長及防止混凝土產生裂縫最有效的措施，必須充分重視，並製定養護方案，派專人負責養護工作。
混(hun)凝(ning)土(tu)澆(jiao)築(zhu)完(wan)畢(bi)後(hou)，應(ying)及(ji)時(shi)對(dui)混(hun)凝(ning)土(tu)構(gou)造(zao)物(wu)保(bao)持(chi)足(zu)夠(gou)的(de)溫(wen)度(du)和(he)濕(shi)度(du)，從(cong)而(er)保(bao)障(zhang)混(hun)凝(ning)土(tu)後(hou)期(qi)各(ge)種(zhong)預(yu)期(qi)性(xing)能(neng)的(de)形(xing)成(cheng)和(he)增(zeng)長(chang)。當(dang)構(gou)築(zhu)物(wu)周(zhou)圍(wei)自(zi)然(ran)條(tiao)件(jian)不(bu)能(neng)滿(man)足(zu)養(yang)護(hu)要(yao)求(qiu)的(de)溫(wen)度(du)和(he)濕(shi)度(du)時(shi)，就(jiu)要(yao)人(ren)為(wei)創(chuang)造(zao)相(xiang)應(ying)的(de)溫(wen)度(du)和(he)濕(shi)度(du)條(tiao)件(jian)，即(ji)創(chuang)造(zao)合(he)理(li)溫(wen)度(du)和(he)合(he)理(li)濕(shi)度(du)，盡(jin)量(liang)避(bi)免(mian)急(ji)劇(ju)幹(gan)燥(zao)、溫度急劇變化、振動以及外力的擾動，保證混凝土各項指標的正常發展。
混(hun)凝(ning)土(tu)各(ge)項(xiang)指(zhi)標(biao)正(zheng)常(chang)發(fa)展(zhan)需(xu)要(yao)有(you)合(he)理(li)的(de)濕(shi)度(du)。合(he)理(li)濕(shi)度(du)是(shi)指(zhi)澆(jiao)築(zhu)過(guo)程(cheng)中(zhong)，會(hui)保(bao)留(liu)一(yi)定(ding)的(de)水(shui)分(fen)供(gong)養(yang)護(hu)之(zhi)用(yong)，但(dan)由(you)於(yu)構(gou)築(zhu)物(wu)周(zhou)圍(wei)環(huan)境(jing)幹(gan)燥(zao)，混(hun)凝(ning)土(tu)包(bao)含(han)的(de)用(yong)於(yu)水(shui)化(hua)以(yi)外(wai)的(de)水(shui)分(fen)會(hui)被(bei)蒸(zheng)發(fa)逸(yi)出(chu)，從(cong)而(er)導(dao)致(zhi)混(hun)凝(ning)土(tu)養(yang)護(hu)所(suo)需(xu)的(de)水(shui)分(fen)不(bu)足(zu)，並(bing)引(yin)起(qi)混(hun)凝(ning)土(tu)後(hou)期(qi)性(xing)能(neng)發(fa)展(zhan)減(jian)緩(huan)甚(shen)至(zhi)中(zhong)斷(duan)。因(yin)此(ci)對(dui)構(gou)築(zhu)物(wu)外(wai)部(bu)補(bu)充(chong)加(jia)水(shui)是(shi)十(shi)分(fen)必(bi)要(yao)的(de)
混凝土各項指標正常發展需要有合理的溫度。合理溫度是指水泥的水化速度隨溫度上升而加快，在<10℃條件下，水化速度慢，在0℃及(ji)負(fu)溫(wen)條(tiao)件(jian)下(xia)，水(shui)化(hua)速(su)度(du)幾(ji)乎(hu)停(ting)止(zhi)而(er)沒(mei)有(you)進(jin)展(zhan)。就(jiu)後(hou)期(qi)強(qiang)度(du)而(er)言(yan)，在(zai)較(jiao)低(di)溫(wen)度(du)下(xia)養(yang)護(hu)比(bi)較(jiao)高(gao)溫(wen)度(du)養(yang)護(hu)更(geng)為(wei)有(you)利(li)。混(hun)凝(ning)土(tu)早(zao)期(qi)水(shui)化(hua)時(shi)的(de)溫(wen)度(du)取(qu)決(jue)於(yu)環(huan)境(jing)溫(wen)度(du)，太(tai)陽(yang)照(zhao)射(she)溫(wen)度(du)，水(shui)泥(ni)水(shui)化(hua)釋(shi)放(fang)的(de)熱(re)量(liang)以(yi)及(ji)砂(sha)石(shi)材(cai)料(liao)等(deng)原(yuan)有(you)的(de)溫(wen)度(du)。蒸(zheng)發(fa)減(jian)少(shao)和(he)在(zai)混(hun)凝(ning)土(tu)構(gou)築(zhu)麵(mian)上(shang)灑(sa)水(shui)會(hui)明(ming)顯(xian)降(jiang)低(di)溫(wen)度(du)，也(ye)會(hui)有(you)利(li)於(yu)後(hou)期(qi)強(qiang)度(du)的(de)增(zeng)長(chang)。在(zai)養(yang)護(hu)過(guo)程(cheng)，特(te)別(bie)是(shi)對(dui)大(da)體(ti)積(ji)混(hun)凝(ning)土(tu)而(er)言(yan)，保(bao)持(chi)較(jiao)低(di)的(de)合(he)理(li)溫(wen)度(du)是(shi)適(shi)宜(yi)的(de)，即(ji)不(bu)宜(yi)溫(wen)度(du)過(guo)高(gao)。
養護的原則是保持澆注後的混凝土的合理的水分和溫度。為了使混凝土能夠正常的水化、硬化，在混凝土成型後一定時間裏進行養護，使周圍環境有一定的溫度濕度，以保證混凝土的強度、耐久性。
自(zi)然(ran)養(yang)護(hu)是(shi)目(mu)前(qian)現(xian)澆(jiao)混(hun)凝(ning)土(tu)工(gong)程(cheng)中(zhong)常(chang)用(yong)的(de)養(yang)護(hu)方(fang)式(shi)，是(shi)指(zhi)在(zai)自(zi)然(ran)條(tiao)件(jian)允(yun)許(xu)情(qing)況(kuang)下(xia)，不(bu)采(cai)用(yong)過(guo)多(duo)的(de)措(cuo)施(shi)就(jiu)能(neng)維(wei)持(chi)一(yi)定(ding)的(de)潮(chao)濕(shi)環(huan)境(jing)進(jin)行(xing)混(hun)凝(ning)土(tu)的(de)養(yang)護(hu)。但(dan)自(zi)然(ran)養(yang)護(hu)在(zai)外(wai)界(jie)環(huan)境(jing)發(fa)生(sheng)變(bian)化(hua)時(shi)，易(yi)出(chu)現(xian)裂(lie)縫(feng)，並(bing)對(dui)早(zao)期(qi)裂(lie)縫(feng)的(de)控(kong)製(zhi)效(xiao)果(guo)極(ji)差(cha)，在(zai)易(yi)發(fa)生(sheng)早(zao)期(qi)裂(lie)縫(feng)的(de)季(ji)節(jie)，不(bu)得(de)用(yong)自(zi)然(ran)養(yang)護(hu)代(dai)替(ti)正(zheng)常(chang)養(yang)護(hu)。
常用的養護方法除自然養護外，有在混凝土構築物表麵蓄水、噴霧、灑水，噴水蒸汽或用水飽和的覆蓋層麻布、棉毛毯、砂土、木屑、稻草浸水覆蓋，或在混凝土構築物表麵敷蓋紙、塑料膜或隔水塗料防止水分的蒸發。
蓄水是養護水平表麵的一種周到的方法，包括用泥土或砂來維護表麵有一層水分，當水分充足並且排水不成問題時，借助噴霧（用軟管）yeshibaochihunningtushirundehaofangfa。zhezhongfangfazaichuizhiheshuipingbiaomiandounengshiyong。lixiangdepenwuyingdangshilianxude，danshiruguotashijianduande，jiuyingzaixizhakanliangcipenwujianxihunningtushifouguofenganzao。penwuyalibuyingtaida，fouzehunningtubiaomianhuibeichongshua。
利li用yong覆fu蓋gai是shi另ling一yi種zhong水shui養yang方fang法fa，它ta不bu僅jin可ke以yi保bao有you大da量liang水shui分fen，還hai可ke以yi防fang止zhi水shui分fen蒸zheng發fa。麻ma袋dai和he其qi他ta吸xi水shui材cai料liao在zai覆fu蓋gai保bao濕shi中zhong被bei廣guang泛fan應ying用yong，並bing且qie其qi對dui水shui平ping或huo垂chui直zhi而er都dou適shi用yong。有you時shi，潮chao濕shi的de泥ni土tu、砂、草袋、草柵、鋸ju屑xie在zai水shui平ping表biao麵mian也ye可ke以yi作zuo為wei良liang好hao的de措cuo施shi，在zai冬dong季ji，這zhe些xie材cai料liao在zai澆jiao築zhu後hou的de混hun凝ning土tu表biao麵mian進jin行xing覆fu蓋gai，還hai可ke以yi起qi到dao保bao溫wen層ceng的de作zuo用yong。但dan表biao麵mian覆fu蓋gai後hou的de保bao濕shi層ceng需xu要yao定ding期qi灑sa水shui。因yin為wei它ta們men易yi於yu幹gan燥zao，而er且qie在zai初chu次ci鋪pu在zai混hun凝ning土tu表biao麵mian時shi要yao預yu先xian濕shi潤run，防fang止zhi其qi吸xi收shou混hun凝ning土tu表biao麵mian水shui分fen導dao致zhi混hun凝ning土tu缺que水shui。塑su料liao薄bo膜mo也ye是shi一yi種zhong良liang好hao的de保bao溫wen、baoshicailiao，zaibuyaoqiubiaomianguangjiedeqingkuangxia，jiaozhuhoulijizaibiaomianfugaisuliaobomo，jiqidaofangzhishuifenzhengfadezuoyong，younengqidaohunningtubaoshidezuoyong。tongshi，butongyansedebomoyeduihunningtubaowenhefangzhifayangguangzhaosheyoujiaohaodezuoyong：baisedeyongzaixiajigaowenjijiekeyifansheyangguangdereliang，fangzhihunningtushengwenguogao，erheisedezekeyizaidongjijiaoruodeyangguangzhaoshexiarengnenggeihunningtubiaomiandailaijiaoduodereliang，weihunningtuzaidongjiqidaolianghaodebaohuzuoyong。
木(mu)模(mo)板(ban)和(he)竹(zhu)膠(jiao)板(ban)也(ye)是(shi)一(yi)種(zhong)養(yang)護(hu)材(cai)料(liao)，對(dui)垂(chui)直(zhi)方(fang)向(xiang)的(de)結(jie)構(gou)可(ke)以(yi)起(qi)到(dao)一(yi)定(ding)的(de)防(fang)護(hu)作(zuo)用(yong)，但(dan)竹(zhu)膠(jiao)板(ban)吸(xi)水(shui)能(neng)力(li)差(cha)，起(qi)到(dao)的(de)防(fang)護(hu)作(zuo)用(yong)較(jiao)鬆(song)木(mu)等(deng)木(mu)模(mo)板(ban)要(yao)差(cha)一(yi)些(xie)。木(mu)模(mo)板(ban)的(de)比(bi)熱(re)較(jiao)小(xiao)，在(zai)寒(han)冷(leng)的(de)冬(dong)季(ji)，混(hun)凝(ning)土(tu)結(jie)構(gou)物(wu)在(zai)周(zhou)圍(wei)包(bao)上(shang)木(mu)模(mo)板(ban)（不拆模的垂直結構）就jiu像xiang給gei混hun凝ning土tu穿chuan上shang一yi層ceng衣yi服fu一yi樣yang防fang止zhi混hun凝ning土tu凍dong傷shang或huo強qiang度du上shang升sheng慢man。但dan是shi，因yin為wei木mu模mo板ban有you較jiao大da的de吸xi水shui能neng力li，在zai進jin行xing混hun凝ning土tu澆jiao築zhu前qian，必bi須xu將jiang模mo板ban用yong水shui澆jiao透tou，以yi防fang止zhi澆jiao築zhu時shi吸xi水shui使shi混hun凝ning土tu脫tuo水shui
對dui於yu水shui灰hui比bi較jiao小xiao的de豎shu向xiang結jie構gou，為wei防fang止zhi早zao期qi表biao麵mian的de塑su性xing收shou縮suo裂lie縫feng，需xu要yao對dui木mu模mo板ban進jin行xing定ding期qi的de澆jiao水shui養yang護hu，對dui竹zhu膠jiao板ban模mo板ban，則ze應ying在zai能neng夠gou脫tuo模mo時shi，鬆song開kai模mo板ban拉la杆gan，使shi模mo板ban與yu混hun凝ning土tu麵mian保bao持chi1cmyineidejuli，tongshi，xiangshuxiangjiegoudingmianjiaoshui，shishuifenyanfengxishirunhunningtubiaomian，tongshi，songkaidemobanhaikeyifangzhiwaijiereliangganzaodehuanjingduishuxiangjiegoudepohuai。
7、開始養護的時間
不管采用哪種方法，應在初凝前大約1xiaoshi，jihunningtubiaomianmishuijijiangzhengfawanbi，jingguoercizhendaoercimomianhoudehunningtu。cishidehunningtushangnengjinxingqianglizhendaohuozaijiaodaliqidepaidaxia，hunningturengnengfanjiang。suiranhunningtuweiwanquanningjieyinghua，dancishiyijingkeyishangren，yanghusuojiaozaihunningtubiaomiandeshuifen，yejibenshangbuhuijianghunningtuzhongshuinijiangdaichulai。kaishiyanghushijianyuhuanjingzhongwendu、濕度、風速等有較大關係（見前述）。在zai惡e劣lie的de天tian氣qi下xia，應ying隨sui時shi關guan注zhu混hun凝ning土tu表biao麵mian情qing況kuang，若ruo表biao麵mian發fa現xian滲shen出chu水shui分fen完wan全quan消xiao失shi，有you細xi小xiao的de收shou縮suo裂lie縫feng出chu現xian，即ji表biao示shi已yi到dao開kai始shi養yang護hu的de時shi間jian，應ying立li即ji給gei予yu水shui分fen的de補bu充chong並bing在zai出chu現xian細xi小xiao裂lie縫feng的de部bu位wei進jin行xing二er次ci搓cuo抹mo、拍打，以消除出現的微小裂縫。
